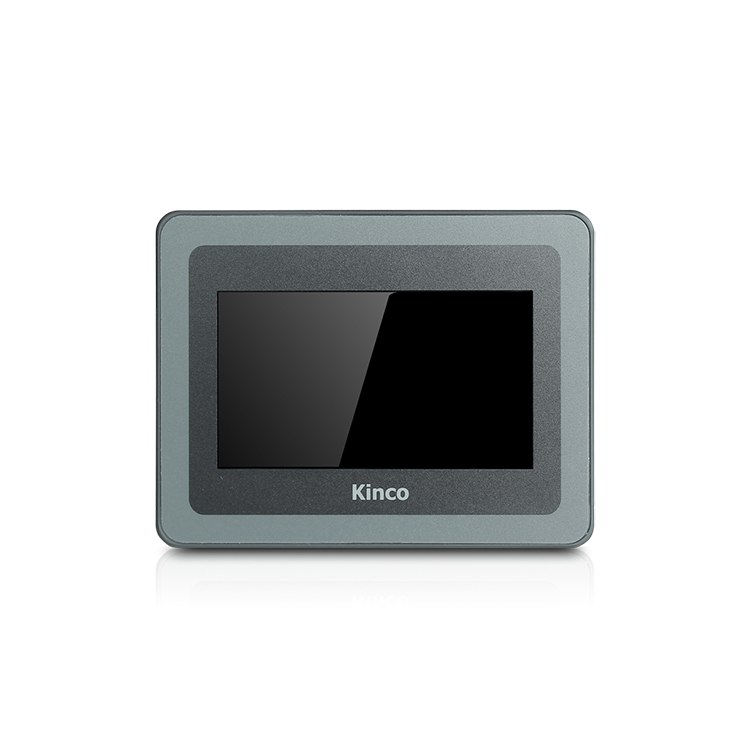

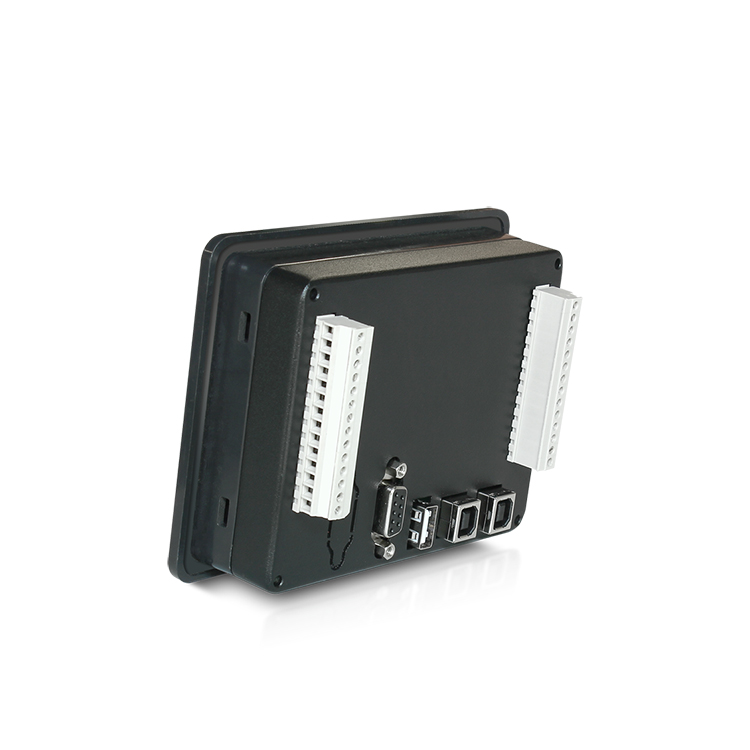

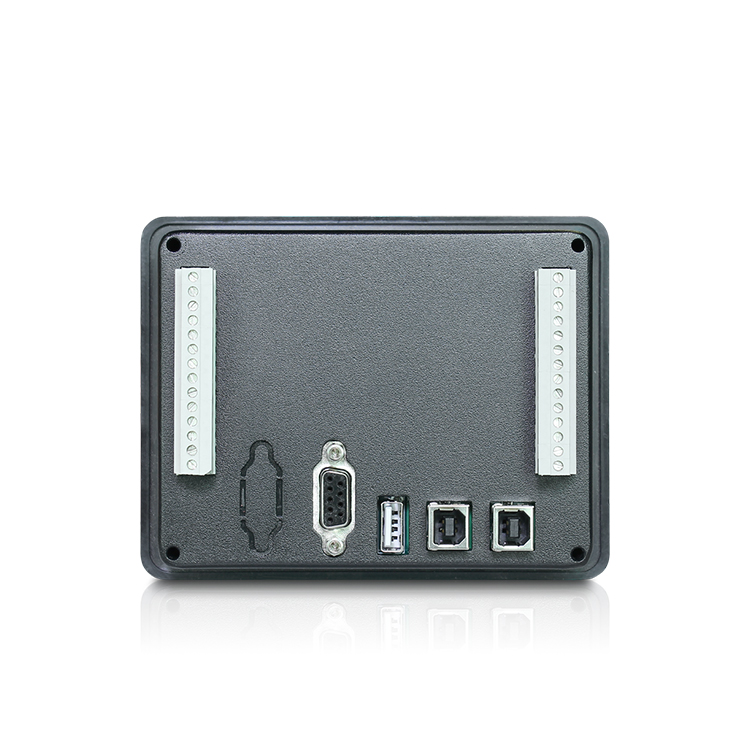

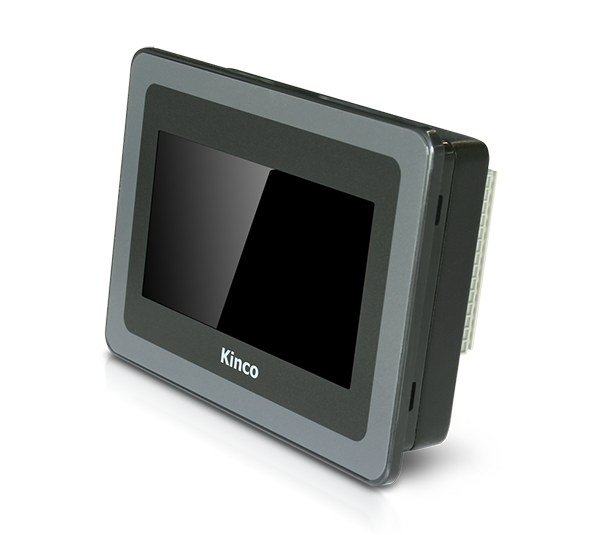

HP系列觸摸屏PLC一體機

■ 主要特性

   ? PLC和HMI集成一體，自帶多路IO及模擬量，空間安裝小且具備極高性價比；

   ? USB編程口；

   ? 高速脈沖計數器；

   ? 高速脈沖輸出；

   ? 串行通信口；

   ? 可觸控顯示終端功能強大。

PLC和HMI集成一體，自帶多路IO及模擬量，空間安裝小且具備極高性價比

? 4.3寸可觸控顯示終端,自帶本體開關量9*DI/DO 9*晶體管，模擬量2*AI，外形尺寸132*102*40.1mm。

USB編程口

? 編程口采用了Micro USB接口，支持USB2.0。

高速脈沖計數器

? 提供4個高速脈沖計數器。每個高速計數器都允許配置32個PV值，并且支持32段“CV=PV”中斷，高速計數器支持多種模式，可以進行單相、雙相（Up/Down）、AB相（1倍頻和4倍頻）等計數斷，HSC0和HSC1計數頻率為單相50KHz，雙相50KHz；HSC2和HSC3的計數頻率為單相20KHz，雙相為10KHz，用戶可以利用編程軟件中的【HSC配置向?qū)А恐庇^地進行配置。

高速脈沖輸出

? 提供3路高速脈沖輸出，所用通道分別為Q0.0、Q0.1和Q0.4，都支持PTO（脈沖串）和PWM（脈寬調制）方式輸出，其中，Q0.0和Q0.1通道的輸出頻率可達50KHz（要求負載電阻不大于3KΩ），Q0.4通道的輸出頻率為10KHz，其中3路輸出頻率可達200KHz（要求負載電阻不大于1.5KΩ），另外一路輸出頻率為10KHz，軟件提供PLS（PWM或PTO）、定位控制指令組、PFLO_F（跟隨指令）等，便于用戶實現簡單的運動控制應用。

串行通信口

? 1個RS485 接口，為PORT1，通信速率115.2kbps，PORT1 支持編程協議、Modbus RTU主站和從站、自由通信。

可觸控顯示終端功能強大

? 65536色高清色彩顯示，自帶USB主口，支持大容量數據存儲，采用Kinco HMI常規產品強大編程軟件，功能豐富。
