一、公司簡介

1 、 廣州風華公司介紹 ：廣州市風華機電設備有限公司是丹佛斯(Danfoss)中國一級代理商，主要代理丹佛斯傳動與控制部的相關產品，公司有著多年應用和銷售自動化與驅動產品的經驗，專注于食品飲料、包裝、染整、化工、塑料、橡膠、機床、水處理等行業，并提供整套的傳動解決方案與產品。以?xún)?yōu)質服務為各大企業提供優質工控產品及各種備品備件，是以?xún)?yōu)質的技術支持為主導，優良的售后服務為保障，集開發、銷售、維修、工程為一體的工業自動化的專業公司。

2 、 丹佛斯公司介紹 ：丹佛斯公司于 1933 年在丹麥建立，是一家總部設在丹麥的全球性跨國公司，在制冷、供熱、水處理和傳動控制制造業中處于世界領先地位。經過公司員工近 70 年的努力，丹佛斯由一家不到 10 人的小企業發展成為丹麥的大型工業集團，在四大洲擁有 2 萬名員工，技術水平一流的工廠設備，在 100 多個國家設有子公司和代表處，年?duì)I業額近代 30 億美元。如今，丹佛斯是一家全球性集團公司，是在機械和電子元器件的研發、以及住宅舒適、視頻冷鏈、節能和環保等眾多領域內提供生產、銷售和服務的世界領航者。

3 、丹佛斯傳動與控制部介紹：丹佛斯是世界上第一個大規模批量生產變頻調速器的廠家，始于1968年，從此丹佛斯傳動與控制部迅速成為丹佛斯三大核心部門之一。第一系列的許多產品現在仍被應用于控制電機的速度，這充分證明了 VLT(r)的可靠性。以客戶為導向的研發更保證了產品的穩定性、創新性、靈活性，這使得 VLT(r)成為全球變頻器市場的佼佼者，而丹佛斯也成為全球變頻器的領先供應商。丹佛斯變頻器自從在中國市場投放以來已被廣泛應用在鋼鐵、煙草、食品飲料、水及污水處理、 暖通空調、紡織機械、礦業、造紙業、 制冷業和汽車業等領域, 憑借高質量的產品、不斷革新的技術和優質的服務，其信譽日益深入人心, 并贏得各界用戶的好評。身為世界頂級的變頻器生產廠商, 丹佛斯深知客戶所需, 憑借在中國市場多年積累的豐富經驗和自身強大的研發、制造能力，丹佛斯在北京建立傳動控制研發中心，自2005年7月起正式運營，旨在為中國和全球市場開發世界一流的傳動控制產品，該研發中心現已成為丹佛斯除在歐洲和北美外的第三大研發中心。

主要產品：交流變頻調速器、軟啟動器，軟件、制動電阻、濾波器等變頻器與軟啟動器的外圍附件。

二、客戶簡介和改造設備概述

1 、客戶簡介：佛山市順德區福品飼料實業有限公司專業生產和銷售豬飼料、水產飼料，主要設備有一條時產 10噸膨化魚飼料生線，兩條時產10噸的顆粒魚料和畜禽粒顆粒線。

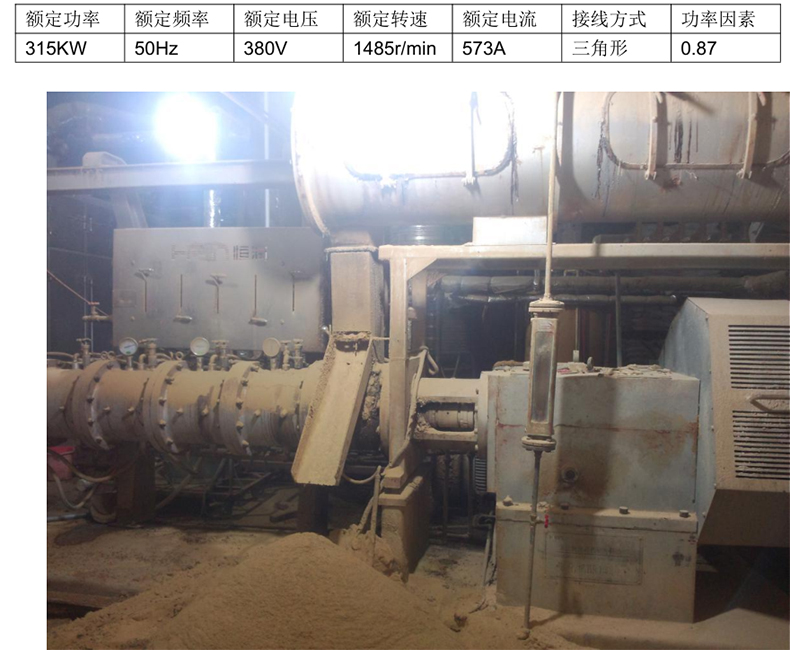

2、 、 改造設備概述： ：客戶要求改造的設備為膨化機，達315KW 功率（實際銘牌數據如下表1）。膨化機工作原理為：利用膨化機的不等距非標準螺旋系統的擠壓推進，物料中的氣體被排出，并迅速被物料填充，物料受剪切力作用而產生回流，使機膛內的壓力增大，隨著摞旋與機膛間的磨擦使物料充分混合、擠壓、加熱、膠合、糊化而產生組織變化，原有的結構受到破壞，同時機械能通過物料在膛內的磨擦作用而轉化為熱能，使物料成為具有流動性質的膠凝狀態，物料被擠壓到出口時壓力由高壓瞬間變?yōu)槌?，由高溫瞬間變?yōu)槌?，造成水分迅速地從組織結構中蒸發出來，使其內部形成無數微孔結構，再通過切割裝置，切割冷卻即膨化成形。

三、運行及耗能情況分析

1、整個控制系統自動化程度不高，因?yàn)殡姍C(jī)采用星三角啟動方式，電機只能工頻運行，無法根據工藝要求實現無級調速。

2、電機采用傳統的星三角啟動方式，且起/?，F(xiàn)象頻繁，電網沖擊電流大，其電機啟動電流一般是其額定電流的 5~7倍，影響電網品質，電能浪費嚴重；

3、電機工頻啟動時機械設備承受的沖擊大，使其機械磨損大，壽命降低，增加維護費用，影響生產。

四、改造方案

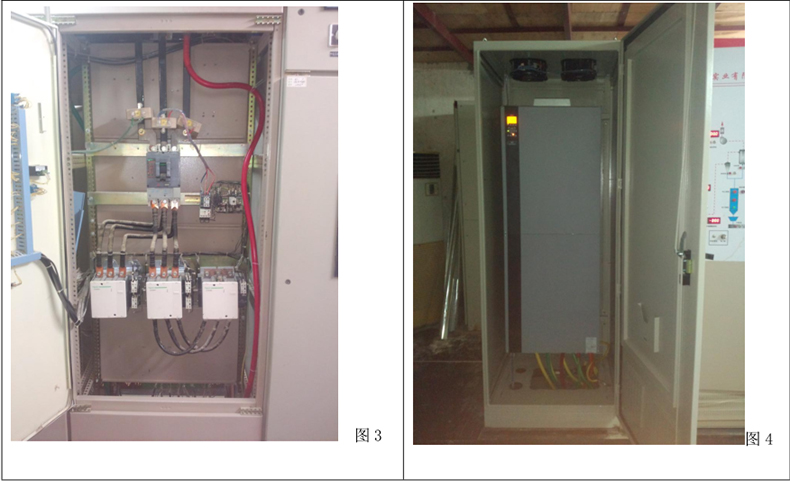

根據實際情況及以上的分析，電機采用丹佛斯 FC302 系列變頻器（額定功率 315KW，額定電流 600A）控制，變頻器前端加裝一個保護斷路器（額定電流 630A），因生產車間環境很惡劣，需為變頻器配備電柜（如上圖 4），放置于中央控制室。

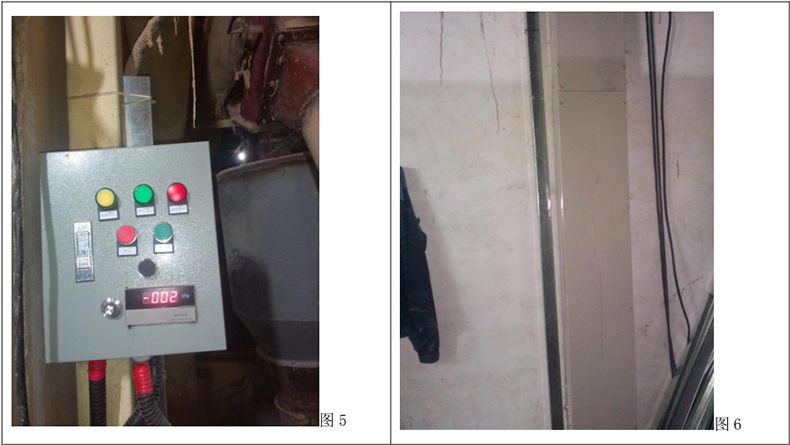

為方便現場工作人員操作及監視膨化機工作狀態，在膨化機附近，安裝一個操作箱（如下圖 5），主要功能包括：控制電源指示、變頻器運行指示、變頻器故障指示、變頻器啟動、變頻器停止、變頻器復位、電位計調速、電機轉速指示。

變頻器電柜和現場操作箱之間，須重新敷設線槽和走線。

為大程度的減少膨化機停機的可能性，保留了客戶原有的星三角電路，以備變頻柜出現問題后，可迅速切換回星三角啟動方式，保證生產的連續性。

五、改造后的效果

（1） 、電機改用丹佛斯 FC302 系列變頻器控制（電機采用三角形接法），實現軟啟停功能，啟動電流在電機額定電流以?xún)?nèi)，節約電能；

（2） 、使用變頻器后可實現電機的無級調速和電機的加減速時間調整，減少機械設備的沖擊，降低機械磨損，延長電機使用壽命，滿足生產工藝；

（3） 、生產車間安裝了操作箱，對于現場工作人員來說更加易于操作和監視膨化機的運行狀態；

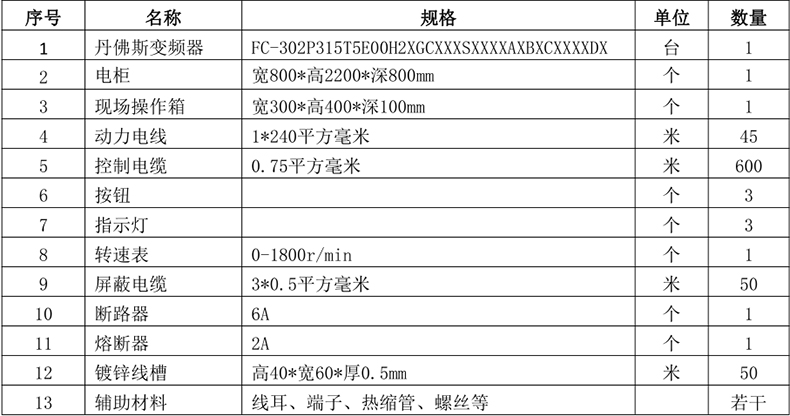

六、項目清單
